W.Fans系列


W.Fans系列工业大风扇是大王通风自主研发的基于PMSM (Permanent Magnet Synchronous Motor)永磁同步原理的新型HVLS节能超大工业扇,拥有260N.m稳定扭矩,驱动力更强劲、转矩更平稳,达到IE4高效节能标准,节约能耗30%,风扇直径从3.1m至8m,真正做到了终身免维护,无需更换机油、油封。20年可靠寿命设计,W.Fans系列以优异的性能、超低的能耗、超长的寿命,解决更多高大空间通风降温问题。

DAWANG

10+
安全保障

DAWANG

免维护
电机

DAWANG

17676m³/min

满载风量

DAWANG

8m
直径可达

DAWANG

1.5kw/h
电机功率

DAWANG

APP操作
简单方便

选对大风扇

跟危险说拜拜

DAWANG
图片名称

易断裂--普通型材叶片

DAWANG
DAWANG

易断裂--硬性连接

DAWANG
图片名称

易坠落--无榫卯结构

DAWANG
图片名称

不断裂不坠落--大王通风优质材质结构大风扇

10+安全保障


DAWANG

实时监测,主动维保

大王智能远程控制系统,实时监测设备运行参数、电机温升及设备水平度。

DAWANG

钢丝绳平衡保护

四根钢丝绳利用平衡原理与建筑物牵引固定,确保风扇整机不受外力及气流作用晃动及坠落。

DAWANG

减振缓冲装置

叶柄与叶片采用减振装置非刚性连接,特有隔振橡胶垫,吸收大部分风扇运行时叶片产生的振动。

DAWANG

安全环

将5根叶柄与电机上盖连成一体,确保叶柄不会分离坠落。

DAWANG

叶片高强度铆接

每个叶片采用 16 颗高强度铆钉与缓 冲腔体分上下铆接在一起,形成独立面 受力,每个铆钉设计承载剪切力为 1.5 吨。

DAWANG

榫卯式叶柄连接

榫卯连接:叶柄的“凹”型截面与缓冲件“凸”型截面形成关节咬合,消除风扇运行时叶片向外的离心力和风扇启停时的剪切力。

DAWANG

钢丝绳缠绕保护

安装板与房梁使用 1000KG 拉力强度 钢丝绳缠绕,确保风扇整体结构不松动 不坠落。

DAWANG

异常报警系统

变频控制系统自带过压、过载、缺相等意外保护,遇到异常自动报警并停止风扇运行。

DAWANG

 高抗拉强度叶柄材质

6061-T6 叶柄,高强度,高硬度,可达 HB90 度以上,具有良好的抗腐蚀性, 可承受 205MPA 抗拉强度。

DAWANG

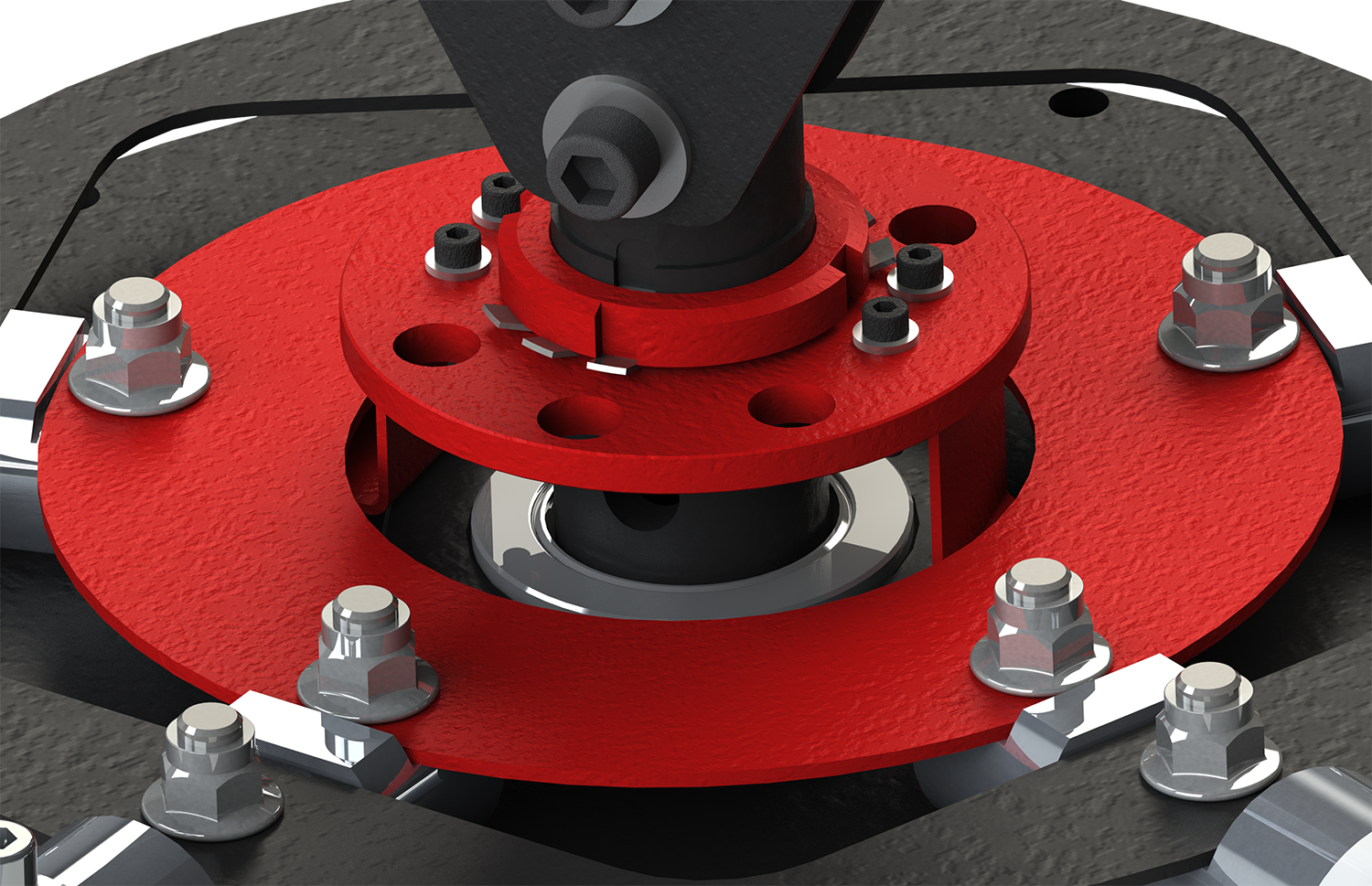

防坠盘

法兰盘的“ 凹 ”型截面与防坠环“ 凸 ” 型截面在重力作用下相互咬合钩挂, 确保电机法兰盘与电机的可靠连接。

DAWANG

流线型变截面叶片设计

应用空气动力学等弦长理论,结合相 对线速度原理,叶根到叶尖逐渐变窄、 变薄,受力更平衡,送风更均匀,且中 心无空洞。

DAWANG

航空级防撞叶片材质

1.5MM 厚 5052 航空铝板,可承受 3 吨以上拉伸力,超高的材料韧性,确保 叶片受到撞击时能够快速变型有效吸 收外力,防止叶片断裂的同时,极大限 度避免电机及其它结构件受损。

dawang

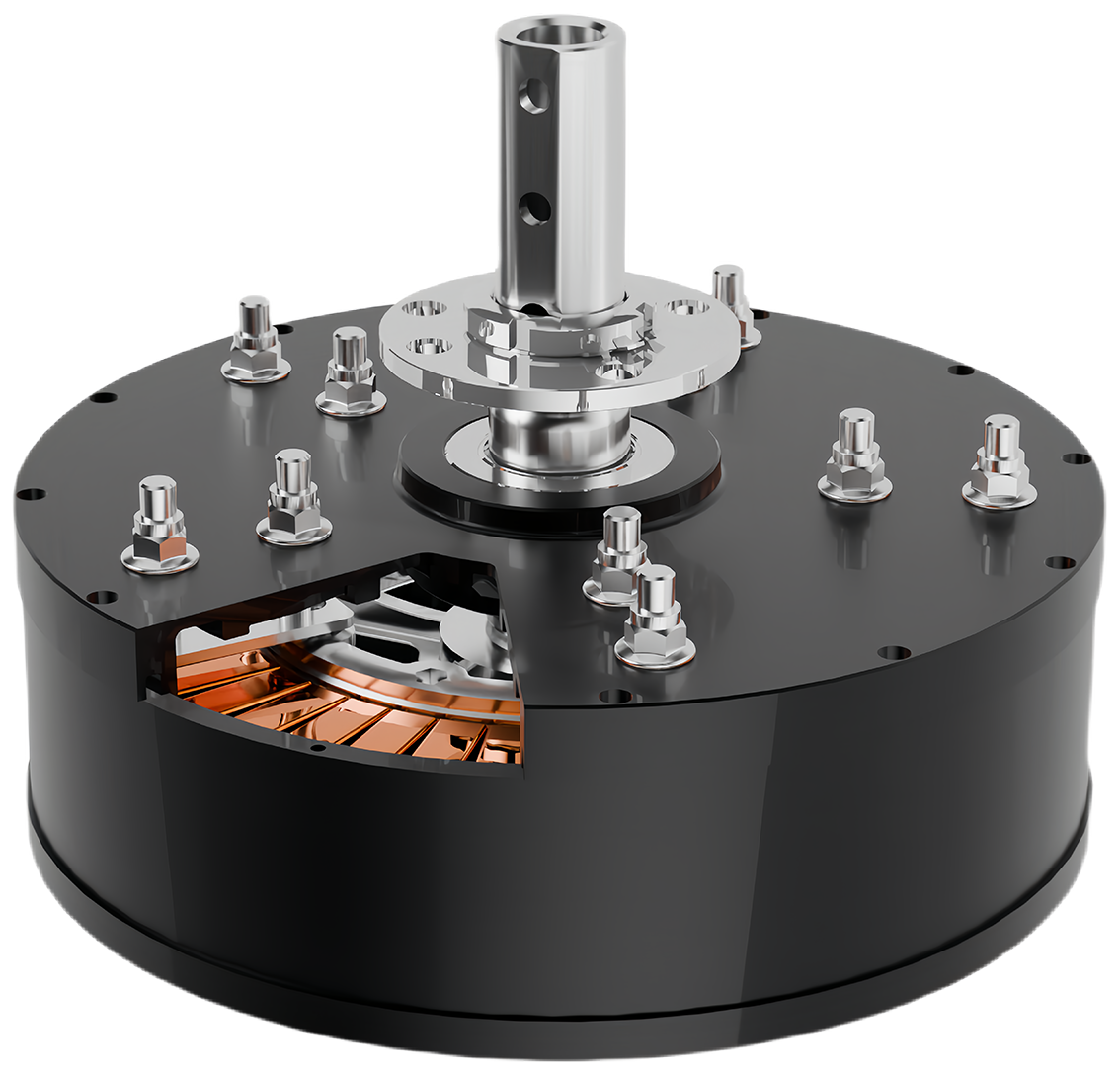

动力系统: PMSM永磁同步电机

1.更强劲:260N.m惊人扭矩,驱动力更强劲、转矩更平稳;
2.更高效:独特外转子大扭矩设计,更高控制精度;
3.更节能:节约能耗30%,达到IE4高效节能标准,达到GB30253-2013国家能效新一级标准;
4.终身免维护:完全密封,无需更换润滑油、油封等配件,省去大笔后期保养费用;
5.更静音:38db超低音量,耳边只有风的声音;
6.温升低:电机温升低于35℃,寿命更长!

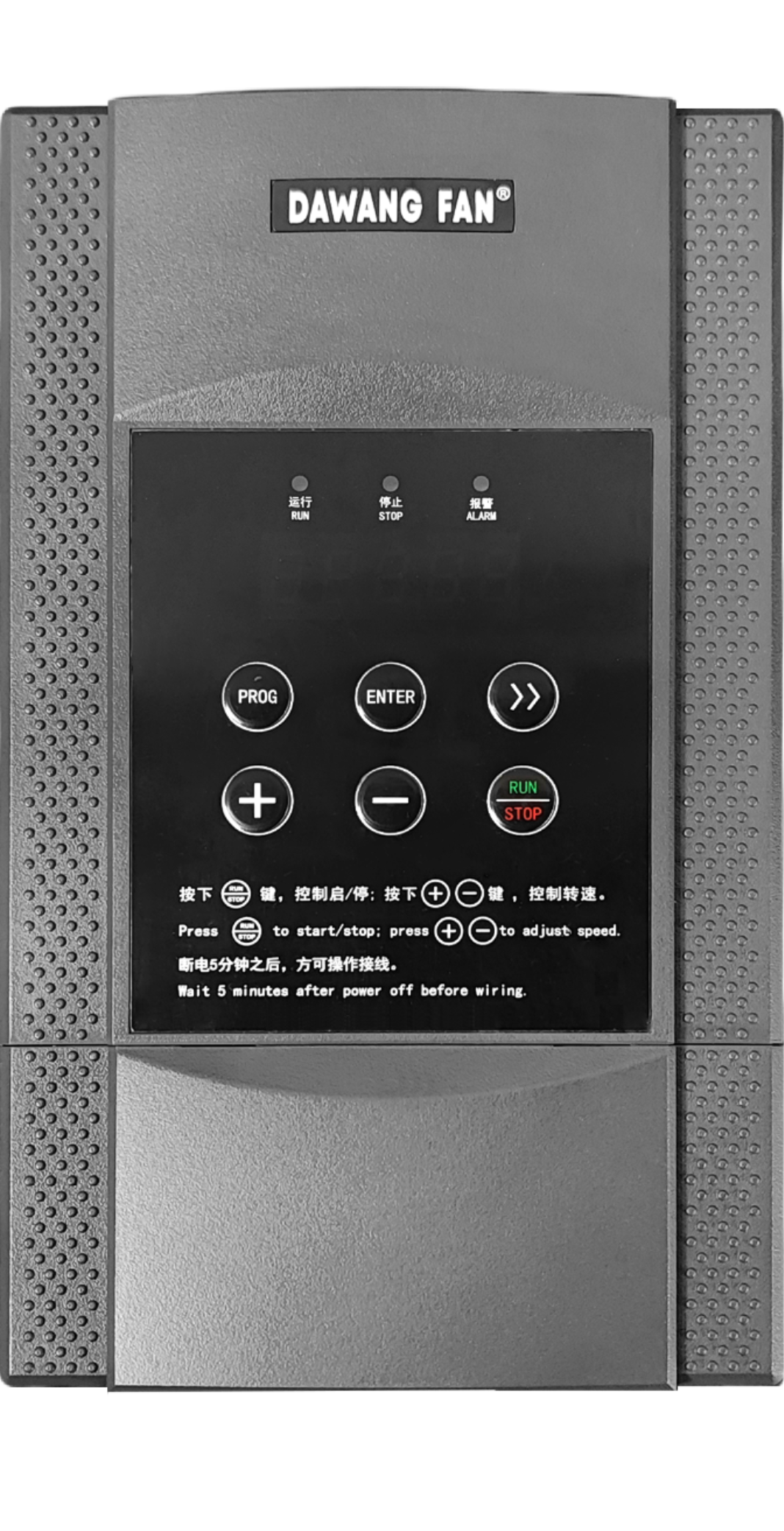

控制系统:变频控制

1. 简便调试,内置应用宏,无需自学习
2. 优良性能,完美匹配负载电机运行参数
3. 低噪运行,优化算法控制平稳启动
4. 安全可靠,内置多种保护程序提升产品寿命

dawang
dawang

变截面流线型叶片:风扇气流部件

1.叶片设计-流线型变截面
应用空气动力学等弦长理论,结合相对线速度原理,叶根到叶尖逐渐变窄(304-186mm)、变薄(43mm-21mm),受力更平衡,送风更均匀,且中心无空洞。
2.叶片材质-航空工业板材
采用5052H32高标号1.5mm航空级铝合金母板,精密数控成型,强度和柔韧性更高,确保不断裂。
3.叶片重量-更轻更安全
每个叶片仅有6.7公斤(7.3m直径,不含缓冲件), 叶片数量少重量轻,减少电机负荷,延长使用寿命,安全节 能。

结构连接:榫卯连接关键部位结构设计,保证风扇整体安全:

1. 叶片与叶柄连接
 叶柄采用 6061T6 航空级铝合金,经 4 轴 CNC 精密加工后整体包裹 PU 聚氨酯 ( 具有高回弹性、
 吸震性、耐磨性、耐 油、耐撕裂、耐化学腐蚀及耐辐射等性能 ),与叶片缓冲腔体紧密配合,高效
 释放叶片转动所产生的振动和应力,消除共振,减轻电机负载,延长使用寿命。
2.叶柄与轮毂连接
 通过台阶式凹凸截面相互咬合将叶柄与轮毂 / 电机形成一体,运用整体结构承受风扇运行时
 的离心力,所有紧固件不受力。
3.电机与法兰盘连接
 安全环:将 5 根叶柄与电机上盖连成一体,运用结构咬合方式,实现整体结构受力;
 防坠盘:法兰盘的“ 凹 ”型截面与防坠环“ 凸 ”型截面在重力作用下相互咬合钩挂,确保电
 机法兰盘与电机的可靠连接。

dawang

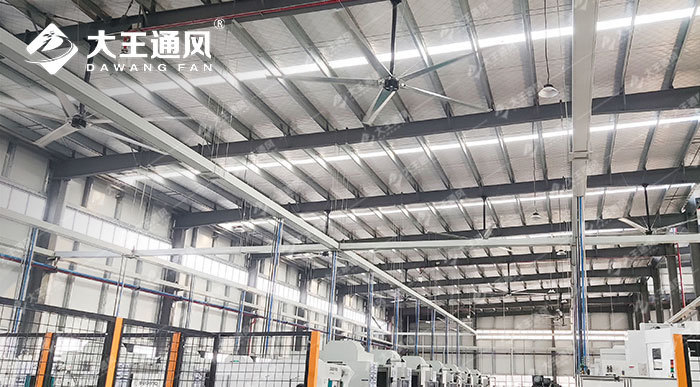

应用案例

W.FANS
W.FANS
W.FANS
W.FANS
W.FANS
W.FANS

性能参数

产品系列
W.Fans系列
产品型号
W26
W24
W22
W20
W18
W16
W14
W12
WS10
规格/直径(m)
8
7.3
6.7
6.1
5.5
4.9
4.2
3.6
3.1
转速范围(rpm)
10-45
10-55
10-60
10-60
10-70
10-75
10-80
10-90
10-100
满载风量(m³/min) 17676 16130 14804 13800 12152 10826 9280 7954 6849
覆盖范围(m²)
2462
2123
1809
1520
1256
1017
804
615
452
额定功率(kw)
1.5
1.1
0.75
0.4
平均能耗(kw·h)
≤1.2
≤1.0
≤0.7
≤0.4
电机噪音(dB)
≤38

电压要求(V)
380V/220S

满载电流(A) 2.8(380V)/4.6(220V) 2.6(380V)/3.0(220V)
2.5
2.0
整机重量(kg)
108
92 90
73
63 60
47
42 39

安装高度说明

w.fans

W.FANS - 适用的应用场合

厂房车间 / 物流仓储 /健身房 / 体育馆 / 室内运动场 / 练功房 / 会展中心 / 4S店 / 产品集散市场 / 大型商场与超市 / 企业写字楼的前厅 / 别墅 / 食堂 / 博物馆 / 大型户外商业活动租赁 / 大型游乐场 / 动物植物园 / 儿童游乐场 /火车站 / 高铁站 / 汽车站 / 地铁站 / 候机楼……
