DAWANG

D.Fans系列


D.Fans系列工业大风扇是大王通风自主研发的基于空气动力学原理的新型HVLS节能超大工业扇,低转速、大风量、无死角的空气循环,推送1-3级类似自然风效果,能够消除高温闷热、平衡空气湿度、提升空间含氧量、排烟除尘、降低细菌浓度,有效解决高大空间闷热潮湿、气流分层、烟尘不散等难题。
D.Fans系列工业大风扇拥有榫卯连接设计、转动吸振及抗撞击缓冲功能等10+安全保障体系,关键部件通过权威部门破坏性测试!通过FCC、CE、ROHS 、CCC、CSA、GL、UL认证。能够替代传统高能耗降温设备,比小风扇节能70%,与空调配合使用,更可节约能耗30%以上!

DAWANG

10+
安全保障

DAWANG

NORD电机
德国品牌

DAWANG

17676m³/min

满载风量

DAWANG

8m
直径可达

DAWANG

1.5kw/h
电机功率

DAWANG

APP操作
简单方便

选对大风扇

跟危险说拜拜

DAWANG
图片名称

易断裂--普通型材叶片

DAWANG
DAWANG

易断裂--硬性连接

DAWANG
图片名称

易坠落--无榫卯结构

DAWANG
图片名称

不断裂不坠落--大王通风优质材质结构大风扇

10+安全保障


DAWANG

防坠落安全环

将5根叶柄与电机上盖连成一体,确保叶柄不会分离坠落。

DAWANG

钢丝绳缠绕保护

钢丝绳缠绕保护
安装板与房梁使用1000KG拉力强度钢丝绳缠绕,确保风扇整体结构不松动不坠落。



DAWANG

防坠自锁装置

电机输出轴涨紧装置(内锥设计),形成结构性自锁,保证轮毂和输出轴紧固不松脱。

DAWANG

一体式集成轮毂

设计的集成式轮毂内嵌5个异形紧固件,自成一体,经政府权威部门测试可承受11吨以上拉力。

DAWANG

实时监测,主动维保

实时监测,主动维保
大王智能远程控制系统,实时监测设备运行参数.电机温升及设备水平度。



DAWANG

流线型变截面叶片设计

应用空气动力学等弦长理论,结合相对线速度原理,叶根到叶尖逐渐变窄、变薄,受力更平衡,送风更均匀,且中心无空洞。

DAWANG

异常报警系统

变频控制系统自带过压、过载、缺相等意外保护,遇到异常自动报警并停止风扇运行。

DAWANG

钢丝绳平衡保护

四根钢丝绳利用平衡原理与建筑物牵引固定,确保风扇整机不受外力及气流作用晃动及坠洛。

DAWANG

叶片高强度铆接

每个叶片采用16颗高强度铆钉与缓冲腔体分上下铆接在一起,形成独立面受力,每个铆钉设计承载剪切力为1.5吨。

DAWANG

榫卯式叶柄连接

榫卯式连接:叶柄嵌入缓冲腔,侧边用螺栓固定防止脱离,能够消除风扇运行时叶片向外的离心力和风扇启停的剪切力。

DAWANG

防脱焊安全模块

L型连接装置将机架法兰板与其立柱牢牢连接在一起,即便法兰板与立柱脱焊的情况下,整体机架结构牢固不坠洛。

DAWANG

减振缓冲装置

减振缓冲装置
叶柄采用6061T6航空级铝合金,整体包裹PU聚氨酯与叶片缓冲腔体紧密配合,高效释放叶片转动所产生的振动和应力,消除共振。



DAWANG

航空级防撞叶片材质

航空级防撞叶片材质
1.5MM厚.5052航空铝板,可承受3吨以上拉伸力,超高的材料韧性,确保叶片受到撞击时能够快速变形有效吸收外力,防止叶片断裂的同时,极大限度避免电机及其它结构件受损。



dawang

动力系统: 德国NORD减速电机

1.高能效:达到IE2高效节能标准,比IE1节能5-10%;
2.高可靠性:高轴向和径向承载能力,保证运行可靠性;
3.低噪音:低齿隙装配工艺和磨齿工艺,振动小,噪音更低;
4.高安全系数:加强轴承框架结构,梯形出轴结构,加大油封,加强机身结构,安全系数更高;
5.通过CCC、CE、UL认证;

控制系统:变频控制

1. 简便调试,内置应用宏 , 无需自学习 ;
2. 优良性能 , 完美匹配负载电机运行参数 ;
3. 低噪运行,优化算法控制平稳启动 ;
4. 安全可靠 , 内置多种保护程序提升产品寿命。

dawang
dawang

风扇扇叶:变截面流线型航空扇叶

1. 5052H32 航空级铝板材质,1.5MM 厚,5 片扇叶可承受 3 吨以上拉力,撞击不断裂;
2. 变截面流线型扇叶:叶根到叶尖逐渐变窄、变薄至尾部加宽,受力更平衡,无断裂风险,风阻更小、风量更均匀、中部无空洞;
3. 更轻更安全:7.3 米扇叶单片重量只有 6.7KG,更轻更安全。

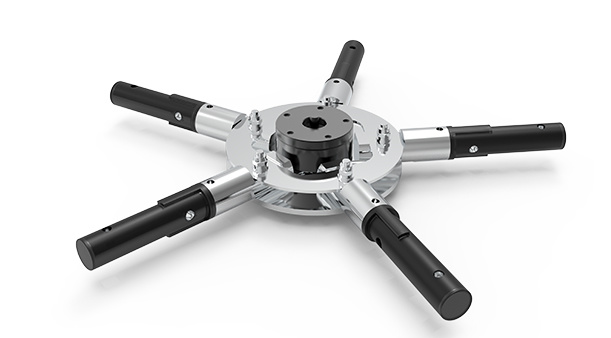

轮毂底盘

1.更好机械性能:采用6061T6航空级铝材经数控车床加工+CNC精密加工工艺制成,外形保持高度一致,金属流线完整,底盘拥有更好机械性能;
2.更精准动平衡性:经CNC加工后,底盘精度公差控制在100μm,确保底盘精准动平衡性。

dawang
dawang

榫卯连接 :
全榫卯连接结构,保证风扇整体安全


1.电机与底盘:通过内锥与外锥紧固连接,即使电机轴松断,内外锥形成结构性自锁,防止坠落;
2.盘与叶柄∶叶柄与底盘通过挂钩式榫卯连接,螺栓不受力,保证整体强度;
3.叶片与叶柄:与叶片缓冲腔体紧密配合,高效释放叶片转动所产生的振动和应力,消除共振,减轻
电机负载,延长使用寿命。

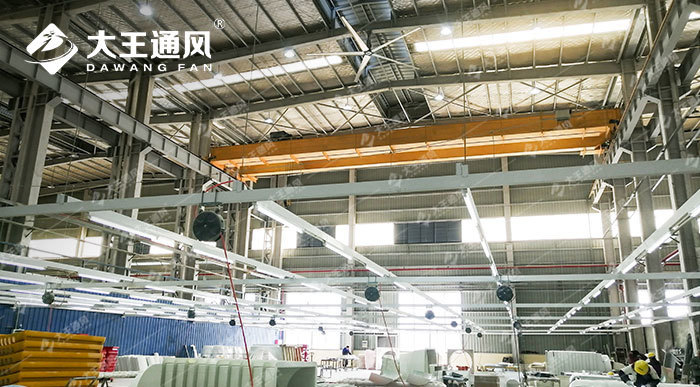

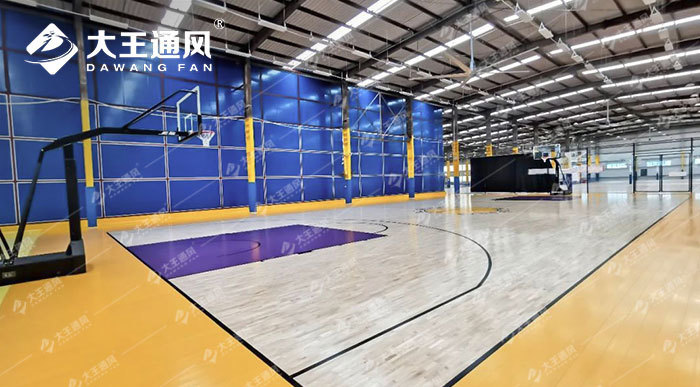

应用案例

D.FANS
D.FANS
D.FANS
D.FANS
D.FANS
D.FANS

性能参数

产品系列 D.Fans系列
产品型号 D26 D24 D22 D20 D18 D16 D14 D12 D10
规格/直径(m) 8 7.3 6.7 6.1 5.5 4.9 4.2 3.6 3.1
转速范围(rpm) 10-45 10-55 10-60 10-60 10-70 10-75 10-80 10-90 10-100
满载风量(m³/min) 17676 16130 14804 13800 12152 10826 9280 7954 6849
覆盖范围(m²) 2462 2123 1809 1520 1256 1017 804 615 452
平均能耗(kw·h) ≤1.5 ≤1.2 ≤1.2 ≤1.0 ≤0.8 ≤0.8 ≤0.7 ≤0.7 ≤0.7
额定功率(kw) 1.5 0.75 0.55
电机噪音(dB) ≤50
满载电流(A) 3.2
电源参数(V) 380V/220S
整机重量(kg) 106 101 99 96 95 90 88 86 82



安装高度说明 D.FANS

D.FANS - 适用的应用场合

厂房车间 / 物流仓储 /健身房 / 体育馆 / 室内运动场 / 练功房 / 会展中心 / 4S店 / 产品集散市场 / 大型商场与超市 / 企业写字楼的前厅 / 别墅 / 食堂 / 博物馆 / 大型户外商业活动租赁 / 大型游乐场 / 动物植物园 / 儿童游乐场 /火车站 / 高铁站 / 汽车站 / 地铁站 / 候机楼……
