WS-Y系列


独特的扇叶设计,超级节能,极致静音&体感降温、高效永磁电机、多重控制方式

应用案例

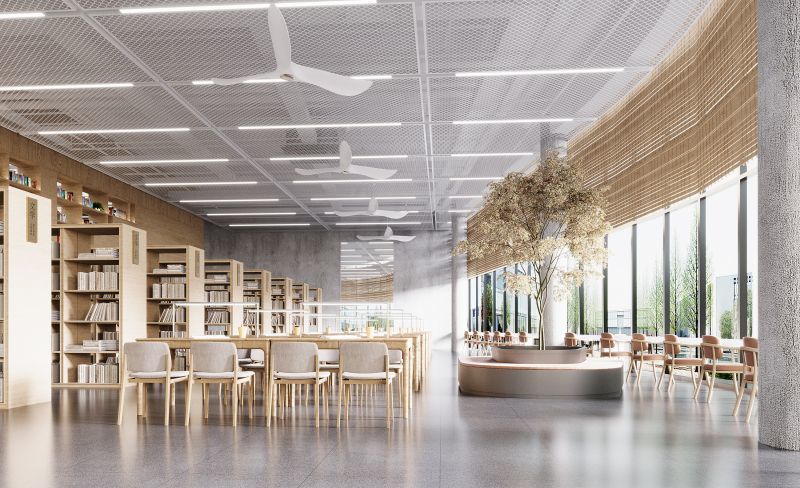

学校

学校

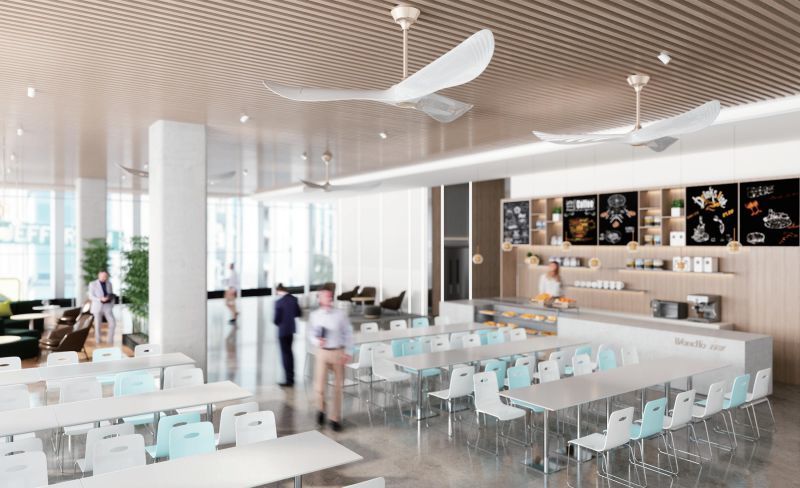

餐饮业

餐饮业

商业服务场所

商业服务场所

教育类大型公共场所

教育类大型公共场所

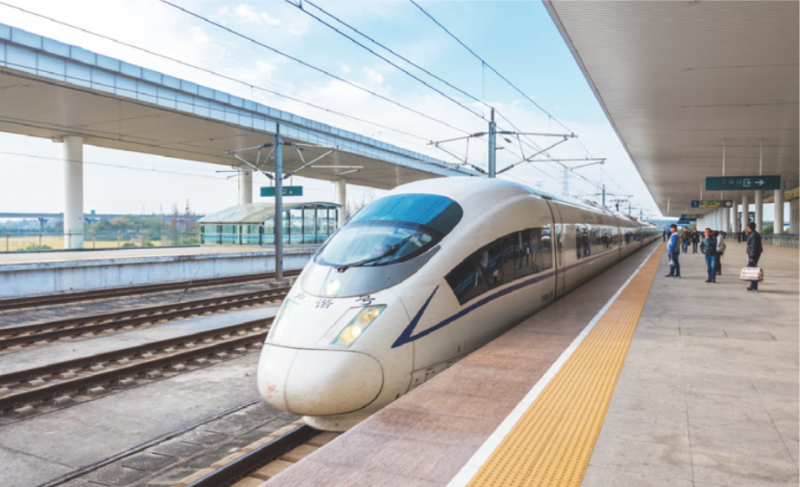

室外人员密集地

室外人员密集地

性能参数

产品型号 智能自然风循环机
型号 WS-8Y WS-6Y
直径(mm) 2500 2000
电源参数 220V 50/60Hz 220V 50/60Hz
满载覆盖面积(㎡) 82 52
噪音(dB) ≤40 ≤40
最高转速(rpm) 90rpm 90rpm
叶片数量(片) 3 3



安装高度说明



w.fans



  A B C
2.5m 0.4m-2.0m 2.6m-3.8m
2.0m 0.4m-1.6m 2.6m-3.6m ≥0.3m



建筑结构要求: H 型钢,工字钢,钢混方梁,圆形钢结构,普通混凝土梁等。
风扇与风扇之间的中心距最少为风扇直径的2.5倍,为了避免由于回风空间不足导致风感不佳,叶片离屋面至少0.4m。

独特的扇叶设计

图片名称

水滴形扇叶截面设计

1.我们从水滴下落形态中获得启示,设计风扇扇叶需头大尾小且双层结构,以最小化空气阻力。大王工程师借鉴航空机翼截面设计,使扇叶截面更似压扁水滴,进一步减小空气阻力。

2.空气阻力最小化=降低噪音=降低功率=节能

图片名称

30°攻角,风量实力倍增

经过多次测试,我们发现扇叶截面与水平呈30°攻角能显著提升风量,实现低速大风。但传统风扇若采用此攻角,会导致失速、空气紊流、噪音增大及能耗上升。

图片名称

空气动力学消音降噪

受鹰翅膀连续弧形过渡启发,我们设计尾翼上翘的风扇,增强了稳定性,减少了紊流,实现了空气柔性运动。同  时,连续变化攻角优化了电能转化效率和风感,利用空  气动力学均匀分布气流,低速下即可产生平滑无声的扩  散气流,有效消音降噪。

超级节能

能耗对比图

图片名称

根据空调行业标准,15m 的空间需通过1P的空调进行降温,功率在0.75KW 上下,而直径2米的WS-Y 系列自然风循环机却可以覆盖50m 的空间,运行功率仅低至0.01KW。

当环境温度<30℃,可单独使用WS-Y 系列自然风循环机进行通风降温;当环境温度>30℃时,将WS-Y 系列自然风循环机和空调进行配合使用,可减少约70%的空调能耗。
对比传统风扇,经过实测, WS-Y 系列自然风循环机有效节能率为50%,对比空调有效节能率为90%,搭配空

调使用有效节能率为70%以上。

极致静音&体感降温

图片名称

WS-Y 系列自然风循环机运行噪音<35dB,   其永磁同步直驱电机直连运动装置,省去了传动机构,减少了机械噪音。机翼型双层扇叶、连续攻角变化及尾翼设计均实现消音降噪和稳流效果。

图片名称

风速在人体最佳感受值:1-3m/s, 风扇转速控制在0-90转,可实现体感降温7-9℃,风感柔和,舒适,告别闷热,静享自然。

高效永磁电机

图片名称

大扭矩

低转速

配备了公司研发的永磁同步直驱电机,该电机具有大扭矩,  带动风扇不费力。

体积小

能耗低

电机体积约为正常尺寸的三分之一 ,结构简单无复杂减速齿轮箱,  更轻巧节能,耗电量仅为传统电  机四分之一。

免维护

真安全

电机直接驱动,无需减速机、齿轮及高速轴承,免去机油更换,实现 免维护,显著提升风扇使用寿命。

多种控制方式

图片名称

壁控

可视化操作、 一键启停、群控等丰富功能,操作简易,自带磁吸底座,手持或者挂墙都恰到好处。

图片名称

遥控

图片名称

智能控制

可根据客户需求定制智慧屏/APP,实现远程群控功能,使用更便捷。

独特的扇叶设计

图片名称

月 光 白

图片名称

胡桃木纹

图片名称

橡木纹

图片名称

水曲柳纹

图片名称

太空灰

图片名称

暗夜黑

图片名称

流光金

图片名称

冰川蓝

图片名称

复古绿

图片名称

活力橙

服务保障

10

使用寿命

1

整机质量保障

24 小时

服务及技术支持

免费咨询

无论您是在工业园厂房、车站、仓储、商场亦或是学校,我们的专家都将为您提供更轻松,更舒适,更便捷的方案供您参考。

您可以随时给我们致电咨询 400-086-9230,或索取报价以了解更多有关如何大王通风的信息。
